数码白图/蓝图替代传统晒图机的趋势
因激光数码蓝图机和激光数码白图机采用的是同样的设备和耗材，下面所述的数码白图/蓝图统一对比如下：
一、数码蓝图更健康、更环保、更节能：
众所周知，我们生存的环境逐渐恶化，雾霾已经和我们每一个人息息相关。有关资料报道：蓝图的生产，使用过程中,传统蓝图纸表面的涂层持续不断地挥发着有害气体,这些有害气体对人的皮肤、眼睛的黏膜有很强的刺激性。氨气经过呼吸道吸入体内时,可引发咽炎、支气管痉挛、肺气肿等症状，氨对肝脏的损害也很大,尤其是湿法（无氨）更具毒害。晒图机使用氨水的氨水需加热成气雾状，遇到空气中的水蒸气后形成有腐蚀性的氨水，强烈腐蚀各种设备。
用晒图的方式进行出图工作，需要单独的空间，并且晒图机在工作时会有很大的噪声，还有显影液挥发造成的空气污染。所以要有专门的设备空间，不适合将设备放在办公区域。尤其是在中央空调的集中式办公大楼，这些氨气会随着中央空调的气流方向流动，影响整个楼内的人员的身体健康和缩短各种设备的使用寿命。
最新一代的数码蓝图机采用的环保设计。符合ROHS标准、ISO14001标准、臭氧排放标准、UL/UL-C认证，设计符合环保和可持续性，是一种环保的生产方式，无需任何治污费用，极大改善环境。
另外传统晒图机的电源功率是数码白图/蓝图机的5-10倍，达5-9KW。一台传统晒图机的电量几乎相当于一层楼的用电量，电力资源耗费严重。
二、数码白图/蓝图比传统晒图方式提高8倍的工作效率：
|
需10张蓝图 |
传统晒图生产过程 |
数码白图/蓝图生产过程 |
|
原稿输送 |
需重复10次 |
一次 |
|
A0/分钟 |
1张/分钟 |
6张/分钟 |
|
打印硫酸图 |
1分钟 |
不需要，直接出图 |
|
分套排序 |
需人工排序整理约 5分钟 |
电子分页，按套打印 |
|
合计 |
16分钟 |
2分钟 |
以上为10张A0图纸晒图和数码蓝图需要的时间：数码蓝图机的效率是晒图的8倍。
且一台晒图机至少需要3个人进行操作，进行排序，分拣，分套等工作。而一台数码晒图机则只需1个人操作，实现全数字化的自动选纸，自动分页整理，自动叠图等全自动化操作。采用数码蓝图机可节省三分之二的人工成本。
传统晒图机因需工艺老化，体积和占地面积也为数码蓝图机的2倍以上。
三、数码白图/蓝图可实现图档的完全计算机管理和安全认证：
传统晒图是目前唯一未实现计算机管理的图纸生产步骤，随着计算机应用水平不断高,项目、协同、图文档案系统不断成熟,研发的个人效率和协同效率都提高了,但设计成果大量的、不同版本的、经常设计变更的图纸还是传统的晒图的方式，牵涉的环节和相关人较多，无法做到及时、全面、有序、高效、安全的对图档应用的全生命周期管理，存在种种弊端。
例如不同版本的图档同时流通，电子图、底图、蓝图、白图；四种类型的图纸之间的版本难以一一对应，图纸更换，新图下发，对同一版本的底图、蓝图等同步修改有误差、不及时，造成图纸版本错乱导致生产错误、各应用部门之间扯皮；图纸处于那个环节不清楚，图纸打印、使用、作废、销毁记录难以统计、追溯。图纸在多个部门或人员之间流通时，图纸丢失现象时有发生，由此产生的成本和资源浪费数额更是难以估算。
在传统晒图的生产上不可缺少的环节是要硫酸纸，打印一张硫酸纸的成本大约为打印3张白图的成本，且硫酸纸不属于环保纸张，无法回收再利用，对环境的损害极大，且这种纸非常容易潮湿、易碎，不易保管，检索和查阅都非常不方便。需专用的档案储存库房和定期的翻新保存，造成的硫酸纸和设备的反复浪费。
而数码蓝图机可完全实现计算机统一管理，配合电子图档管理软件，由一个人只需轻点鼠标，机器会按要求自动打印出最多999套图纸，并将图纸按序叠好摆放。且数码蓝图机配有安全认证系统，对于保密图纸，只有授权人到设备操作面板输入授权码，机器才打印这些保密图纸，防止其他人看到图纸。还可在图纸上打印水印图案，防止图纸的非法复制。
四 、数码蓝图字迹清晰美观，通过了字迹检测报告，保存时间长于传统晒图。
数码蓝图机因为是数字信号直接打印，分辨率高达1200dpi,字迹清晰，对比度高，远远超过传统模拟晒图机的图纸质量，阅读舒适美观，代表着贵单位的形象。而且精工数码蓝图机的蓝色字迹通过了国家档案局的字迹报告，保存时间远远超过传统晒图机。

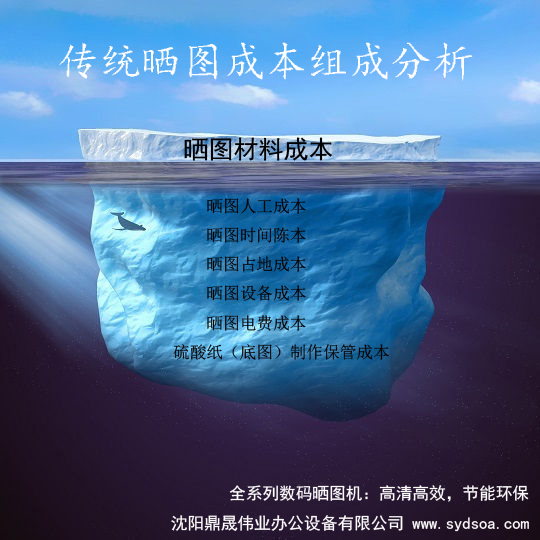

五、成本分析
希望数码白图/蓝图机能早日取代传统晒图机，保护环境，提高出图质量，节省空间，节省人工成本，节省电力消耗，保护我们的身体健康。
附：数码蓝图机产品参数和字迹检测报告：
|
基本性能 |
||
|
打
印
机
|
打印方式 |
电子照片记录方式（LED曝光/干式单成分碳粉/OPC感光鼓） |
|
分辨率 |
600 X 1200 dpi | |
|
出图速度 |
7.2米/分钟（约6张A0/分钟） | |
|
给纸方式 |
4卷 | |
|
用纸种类 |
普通纸、硫酸纸、蓝图纸、胶片 | |
|
最大出图长度 |
15m | |
|
数据格式 |
HP-GL，HP-GL/2，HP RTL，D-SCAN，TIFF，PDF | |
|
扫
描
仪
|
读取分辨率 |
600 dpi |
|
读取宽幅 |
最大914mm,最小210mm | |
|
读取长度 |
最长15m | |
|
读取速度 |
240mm/秒（黑白），150mm/秒（彩色） | |
|
数据格式 |
黑白：TIFF，PDF，彩色：TIFF，PDF，JPEG | |
|
其
它 |
内存 |
2GB |
|
硬盘 |
320GB | |
|
数据接口 |
Ethernet(10Bse-t/100BASE-TX/1000BASE-T) | |
|
网络协议 |
TCP/IP（ftp,lpr,socket） | |
|
接口数量 |
打印逻辑端口20个，扫描数据发送端口10个 | |
|
网络管理功能 |
有 | |
|
外形尺寸 |
1200（宽）X 640（长）X 1192（高）mm | |
|
重量 |
250kg以下 | |
|
电源 |
AC220V，10A | |
|
最大消耗电力 |
动作时：1.95KW以下，省电模式：16.5W以下 | |
|
启动时间 |
3分钟以下 | |
数码蓝图机 方案推荐：
1、 喷墨类大幅面打印机。推荐机型：佳能IPF750/IPF815
优点：整机便宜，可使用彩色墨水。一机多能，除正常打印CAD硫酸纸，蓝图外还可打印彩色效果图，照片、条幅，海报等20多种介质，每小时产量为156张A1。自动拼图，平整收图。
适合要求一机多能，图纸大小规格不一，预算有限的单位和图文客户
2、激光类数码蓝图机。推荐机型：精工LP-2050。
优点：速度可达到每小时可达720张A1/小时。适合图纸量大的单位。并可实现图纸彩色存档。且可切换为黑白数码工程图一体机。
3、A3幅面小型数码蓝图机。推荐机型：4520数码蓝图机
大幅面数码蓝图机伴侣：小型数码蓝图机，45张/分钟的高速打印速度，可复制和打印A3以下图纸，减少大幅面设备的磨损，适合生产类企业等小幅面图纸多的客户。
沈阳鼎晟伟业办公设备有限公司 2013-12-20
